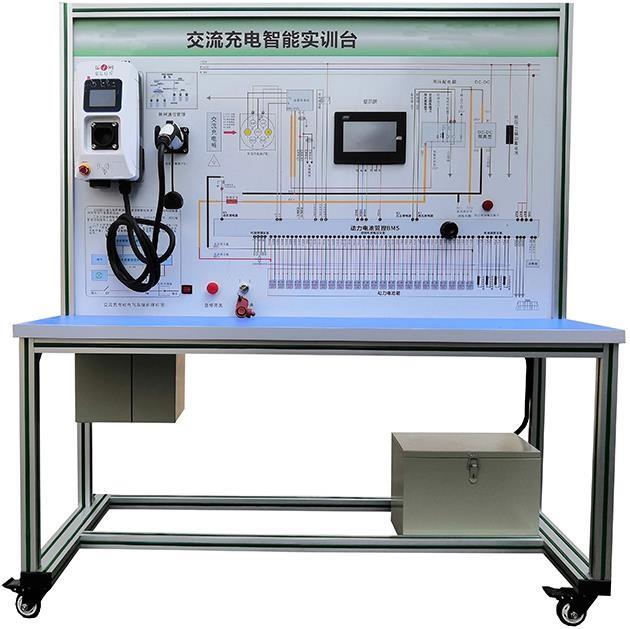

SBC-XNY-025交流充電樁模擬實訓裝置
交流充電樁模擬實訓裝置：通過充電樁各種充電模擬展示、直流充電樁模擬實訓裝置、交流充電樁模擬實訓裝置等項目建設。使員工對交流充電樁的安裝、運行、維護、檢修技能得到全面的提升。
交流充電樁模擬實訓裝置技術參數
|
制造廠（商） |
上海碩博科教設備有限公司 |
|
|
產品型號規格 |
1600*650*1800（單位：mm） |
|
|
輸入電源 |
V |
單相 AC 220V×(1±10%)；50 Hz±0.5 Hz |
|
通訊方式 |
|
以太網 |
|
安全保護 |
|
漏電≤10mA，當有漏電及操作人員觸電時，能夠及時切斷實訓裝置的電源，實現安全保護 |
|
交流充電樁模擬實訓裝置功能 |
1.組成：實訓機柜、隔離功率變壓器、電流互感器、接線故障模擬器、故障模擬器、綜合用電監測保護器、通訊控制故障箱、電力指示儀表、三相仿真智能表、電動車直流單槍充電樁、電動車交流單槍充電樁智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、交流充電樁充電插座/充電槍、蓄電池組、負載單元等組成。 |
|
|
2.單相仿真智能電能表：可實現電能表正、反向有、無功數據，尖峰平谷數據、本上月數據、電壓電流功率數據等參數的設置與修改，并能實現電能表事件數據的模擬及通信、接線計量故障模擬，可實現電能表不凍結、電能表日期不正確、失壓、失流、時段和費率錯誤、電能表數據突走突變、電能表不跳閘等典型故障 |
||
|
3.三相仿真智能電能表，可實現電能表正、反向有、無功數據，尖峰平谷數據、本上月數據、電壓電流功率數據等參數的設置與修改，并能實現電能表事件數據的模擬及通信、接線計量故障模擬，可實現電能表不凍結、電能表日期不正確、失壓、失流、錯相序、時段和費率錯誤、電能表數據突走突變等典型故障 |
||
|
4.系統軟件滿足：實訓設備的各組件通訊參數進行配置；裝接狀態量采集；故障設置；抄表功能；工作狀態監控；系統能效分析功能；電能量數據采集功能； |
||
|
5.控制計算機：i3-8100/4G/128G/21寸 |
||
|
6.絕緣墊：2塊1600*800（長×寬,單位：mm） |
||
