SB-CXJM槽系夾具拆裝教學模型
一、槽系夾具拆裝教學設備概述
槽系夾具拆裝教學模型本產品根據工業用槽系組合夾具演變而成，采用全鋁合金為原材料，精細加工而成。并配有夾緊工件；做了氧化處理，使用壽命大大提高；重量更輕，適合學生動手搭接組裝夾具，降低操作難度，安全性方面也得到保障。為高校提供一個既價格實惠，又能滿足教學需求的教學新型產品；節約成本，具有前瞻性和指引性。是日常機械拆裝實驗室中較為實用的教學用具。
實物展示圖
二、技術參數
1、材質為鋁合金，表面采用噴砂氧化處理。
2、能搭建15種槽系組合夾具方案；
3、可根據學校指定要求定做產品；
三、槽系組合夾具配置清單
|
序號 |
名稱 |
數量 |
|
1 |
正方形基礎板SJ2225-Z100_3 |
1 |
|
2 |
伸長板SJ2225-Z261_3 |
1 |
|
3 |
端孔定位支撐SJ2225-Z282_3 |
1 |
|
4 |
三槽正方形支撐SJ2225-Z205_2 |
2 |
|
5 |
等長雙頭螺柱B級[GBT901-1988][M10×140] |
2 |
|
6 |
大墊圈_A級[GBT96_1-2002][10] |
6 |
|
7 |
1型六角螺母_A級和B級[GBT6170-2000][M10] |
4 |
|
8 |
V型支撐SJ2225-Z241_2 |
1 |
|
9 |
雙槽正方形墊板SJ2225-Z201_3 |
1 |
|
10 |
單面槽鉆模板SJ2225-Z411_5 |
2 |
|
11 |
快換鉆套SJ2225-Z441_36 |
2 |
|
12 |
偏心鉆模板SJ2225-Z400_5 |
1 |
|
13 |
叉型壓板SJ2225-Z530_1 |
1 |
|
14 |
T型鍵 |
2 |
|
15 |
圓形定位圈 |
1 |
|
16 |
T型鍵19 |
3 |
|
17 |
T型鍵14 |
1 |
|
18 |
六角頭螺栓全螺紋_C級[GBT5781-2000][M10×25] |
1 |
|
19 |
六角頭螺栓全螺紋_C級[GBT5781-2000][M10×80] |
2 |
|
20 |
等長雙頭螺柱B級[GBT901-1988][M10×130] |
1 |
|
21 |
正方形基礎板 |
1 |
|
22 |
長方形墊板1 |
3 |
|
23 |
長方形墊板2 |
6 |
|
24 |
雙槽正方形墊板1 |
2 |
|
25 |
雙槽正方形墊板2 |
2 |
|
26 |
雙槽正方形墊板3 |
2 |
|
27 |
T型鍵14 |
1 |
|
28 |
定位墊塊 |
1 |
|
29 |
double end stud 30(clamping ty31pe)grade b 32gb-2 |
2 |
|
30 |
平墊33圈A級[GBT97_1-234002][10] |
4 |
|
31 |
1型六角螺母35_A級和B級[GBT613670-2000][M1037] |
1 |
|
32 |
沉孔鉆模板38SJ2225-Z412_1 |
1 |
|
33 |
39菱形定位銷SJ240225-Z315_8 |
1 |
|
34 |
快換墊圈SJ2225-Z643_1 |
2 |
|
35 |
T型鍵19 |
4 |
|
36 |
大墊圈_A級[GBT96_1-2002][10] |
2 |
|
37 |
T型鍵 |
1 |
|
38 |
等長雙頭螺柱B級[GBT901-1988][M10×130] |
1 |
|
39 |
等長雙頭螺柱B級[GBT901-1988][M10×100] |
2 |
|
40 |
六角頭螺栓全螺紋_C級[GBT5781-2000][M10×40] |
1 |

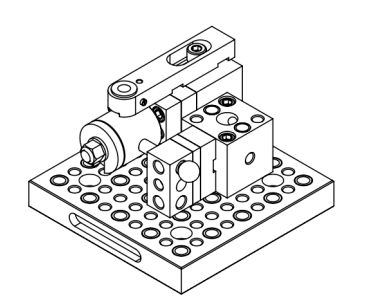

孔系拆裝機床夾具

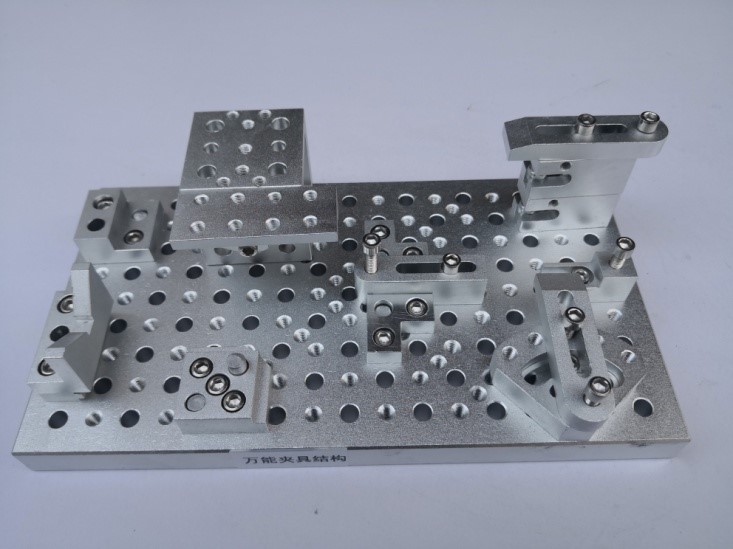

1、 萬能夾具結構

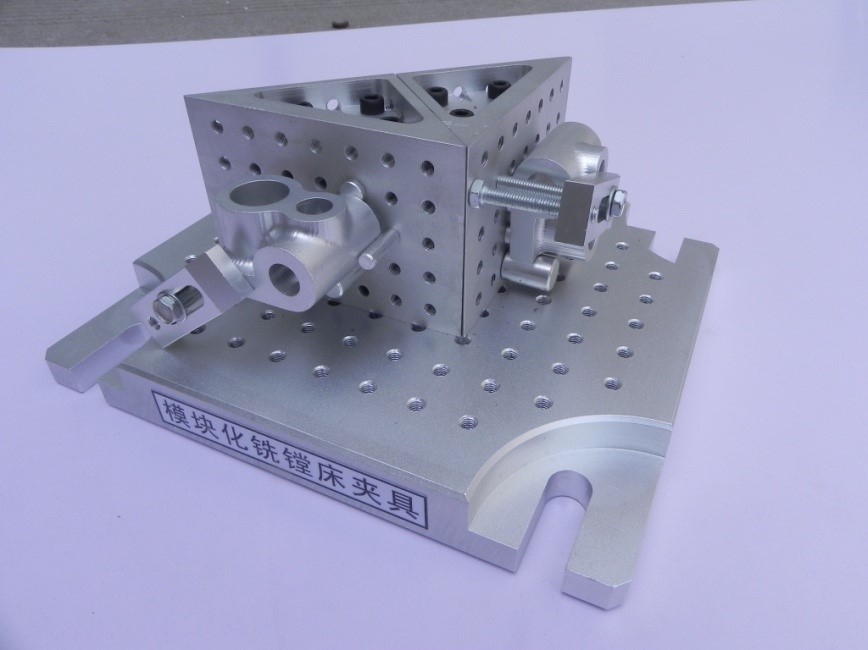

2、 模塊化銑鏜床夾具

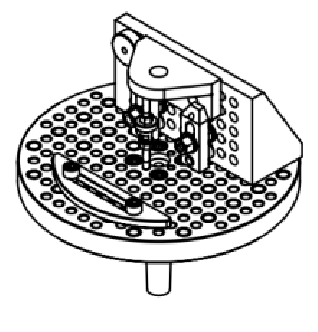

3、 垂直車床夾具

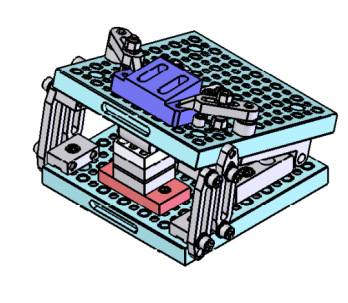

4、 角度工作臺

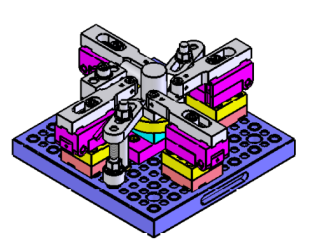

5、 鉆夾分度夾具
6、 鏈接座四孔夾具
7、數控銑床夾具
|
