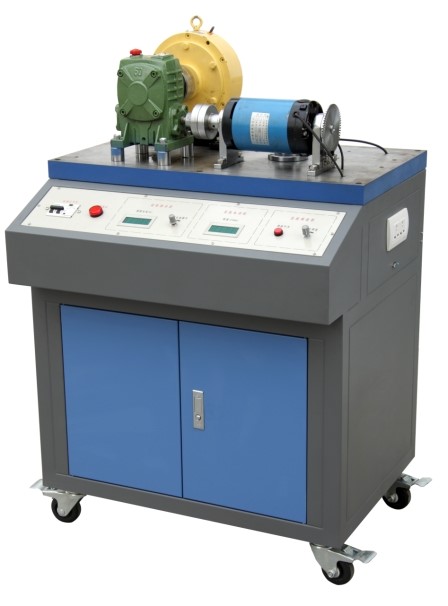

SBMECC-1型齒輪效率測試實驗臺
一、產品概述
齒輪效率測試實驗臺,齒輪效率測試實驗裝置主要由實驗臺、齒輪減速器、磁粉制動器、直流調速電機、恒流源、稱重傳感器等組成。直流調速電機和磁粉制動器均采用懸浮式結構，通過稱重傳感器測量輸入、輸出轉矩的大小。使學生掌握齒輪傳動主要性能參數的測試方法。適合各大院校機械類專業《機械設計》課程的實驗教學需要。
二、配置及技術性能
1.實驗臺
(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有帶鎖柜子，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：750mm×420mm×40mm。
(2)輸入電源：單相三線 AC220V±10% 50Hz
(3)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
(4)直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC
(5)數顯恒流源1路：輸出電流0～0.8A連續可調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，帶三位半數顯表頭指示輸出，為磁粉制動器提供工作電流
(6)數顯轉速表1個：可顯示電機轉速
(7)數據采集器 1套：具有兩路模擬量輸入通道和兩路數字量輸入通道
2.齒輪減速器 1臺：中心高80，速比1:5
3.直流調速電機1臺：額定功率355W，調速范圍 0～1500r/min
4.磁粉制動器1臺：額定轉矩50N·m
5.稱重傳感器2個：額定載荷5kg，靈敏度1.0mV/V；額定載荷50kg，靈敏度1.0mV/V
6.光電傳感器1個：可精確的測量電機的轉速
7.配件1套：主要包含內六角扳手、活動扳手、呆扳手、三爪拉馬、小十字螺絲刀、光盤、通信線、實驗指導書等。
8.計算機測試分析軟件：具有數據采集、測試分析、曲線擬合、保存并打印實驗結果等功能。可測量轉矩、轉速、效率等參數的實時數據，并擬合繪制出效率曲線等，各曲線坐標可任意設置。
三、實驗項目
齒輪減速器傳動效率測試
