SB8641型現代通信技術實驗平臺(高端型)
一．產品簡介：
現代通信技術實驗箱是針對電子和通信工程類專業學生，系統完成《通信原理》等現代通信技術相關課程實驗專門研制的實驗平臺。
該實驗平臺最大的特點是系統性強，它真實再現了：信源的模數轉換、模擬調制、信道仿真、模擬解調、信宿的數模轉換的頻帶傳輸過程；信源的模數轉換、信道復接、信道糾錯編碼、光纖傳輸、幀同步位同步、糾錯譯碼、解復接、信宿的數模轉換的基帶傳輸過程；
實驗平臺全部采用模塊化結構，各模塊既能完成完整通信系統中對應單元部分實驗，又能由學生用單元模塊構建一個完整通信系統進行系統實驗，從而有助于學生理解通信系統中各要素的作用；實驗平臺把通信系統中涉及的基本電路、終端編譯碼、線路編譯碼、調制解調、信道傳輸?shù)戎匾睦碚摪才帕讼鄳膶嶒瀮热荩粚嶒炂脚_既有基礎性實驗，又有采用新技術新器件（FPGA、DSP）等提高型實驗，從而完成一個理論驗證性、綜合性、二次開發性，由低向高的系統學習過程。通過這些實驗能夠促進學生對《通信原理》課程內容的理解、掌握，并使學生對通信系統、當今新技術、工程實現有一個較全面的了解。系統采用“主板+實驗模塊”相結合的靈活結構，便于學校選擇、定制、硬件升級。

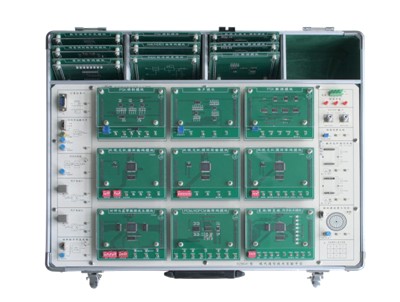

二．產品圖片（重量：大約16公斤，尺寸：60*40*14cm）
注:產品以實物為準!
三、技術指標
1.產品的設計是結合了高等學校電子信息類規劃教材，如《通信原理》第2版(宋祖順編著)、《現代通信原理》(曹志剛、錢亞生編著)等教材相關內容所研制的新一代通信技術實驗教學裝置。
2.采用了“底板+實驗模塊”的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單/雙工通信系統實驗。同時可按用戶需求定制模塊、選購模塊、升級模塊。詳細見“系統組成”項。
3.實驗模塊的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。
4.每個實驗模塊都采用有機玻璃覆蓋保護，方便實驗室管理。
5.實驗中的重要參數都可以調節或設置，方便實驗者分析對比。
6.可完成單元、系統實驗幾十項，涵蓋了終端編譯碼、線路編譯碼、調制解調、信道傳輸?shù)确矫娴膬热荨?span>
7.內置函數信號源、數字信號源、電話接口、計算機接口、同軸電纜信道、光信道、音頻功放等功能模塊，詳細見“系統組成” 項。
8.內置4組穩壓電源，全部具有短路軟截至保護自動恢復功能，并提供電源輸出接口。
9.系統涉及了計算機通信、MS51、DSP、CPLD等多種技術，并留有開發接口，二次開發性強。
四.系統組成
本系統由1個底板和16個標準配置實驗模塊組成，詳細參數見下表：
底板模塊：
|
|
非同步正弦波 |
頻率0.3～10KHZ連續可調，幅度0～10V連續可調。 | |
|
非同步三角波 | |||
|
非同步方波 | |||
|
同步正弦波 |
頻率2KHZ，幅度0～10V連續可調。 | ||
|
語音接口 |
一路語音接口 |
語音信號輸入 | |
|
抽樣脈沖 |
同步矩形脈沖 |
頻率8KHZ | |
|
非同步矩形脈沖 |
頻率2～35KHZ連續可調 | ||
|
計算機接口 |
RS232 |
提供發送輸出、接收輸入的連接接口 | |
|
電源 |
提供-12V、+12V、+5V、-5V等系統電源，另提供輸出接口 | ||
|
實際通信信道 |
同軸電纜 |
1310nm、1550nm一體化光端機，此部分選配 | |
|
光纖通信 | |||
|
音頻終端 |
終端濾波放大器 |
提供多組濾波器、音頻功放、喇叭 | |
|
眼圖觀測 |
可觀測噪聲、串擾、理想眼圖 | ||
|
實驗模塊接口 |
可同時安放9個實驗模塊，完成單元、系統性實驗 | ||
|
數字信號源 |
15位m序列 |
頻率2KHZ、32KHZ可設置，另可根據用戶要求配置 | |
|
127位m序列 | |||
|
手工設置序列，全1、全0，其它 | |||
實驗模塊：
|
1 |
時鐘與基帶數據發生模塊 |
提供系統時鐘和各類數字信號源 |
|
2 |
PAM脈沖幅度調制模塊 |
完成抽樣定理、PAM調制、傳輸模擬實驗 |
|
3 |
PCM/ADPCM編譯碼模塊 |
完成PCM、ADPCM編譯碼單元實驗 |
|
4 |
CVSD增量調制編譯碼模塊 |
完成CVSD編譯碼單元實驗 |
|
5 |
AMI /HDB3編譯碼模塊 |
完成AMI /HDB3編譯碼單元實驗 |
|
6 |
頻分復用 |
完成線路成形與頻分復用 |
|
7 |
數字頻率合成模塊 |
完成壓控振蕩器、頻率合成實驗 |
|
8 |
FSK(MSK)調制模塊 |
完成MSK、FSK調制實驗 |
|
9 |
FSK(MSK)解調模塊 |
完成MSK、FSK解調實驗 |
|
10 |
BPSK(DPSK)調制模塊 |
完成BPSK、DPSK調制實驗 |
|
11 |
BPSK(DPSK)解調模塊 |
完成BPSK、DPSK解調實驗 |
|
12 |
噪聲模塊 |
提供白噪聲 |
|
13 |
復接/解復接、同步提取模塊 |
完成多種數據的時分復接解復接、碼分復接解復接、位同步幀同步提取實驗 |
|
14 |
卷積、漢明、交織、循環編碼模塊 |
完成卷積、卷積、漢明、交織、循環編碼實驗，多種碼型變換 |
|
15 |
卷積、漢明、交織、循環傳輸模塊 |
信道仿真 |
|
16 |
卷積、漢明、交織、循環譯碼模塊 |
完成漢明、交織、循環譯碼實驗， |
|
17 |
軟件無線電-調制模塊 |
完成PSK調制；FSK調制；MSK調制；QPSK調制； OQPSK調制；CDMA編碼和多種模擬調制； |
|
18 |
軟件無線電-解調模塊 |
PSK解調；FSK解調；MSK解調；QPSK解調等； OQPSK調制；CDMA譯碼 |
